Válvulas para la industria Minera y Metalúrgica

Hoja de selección recomendada de válvulas Heyue en la industria minera y metalúrgica

Categoría

Tipo de válvula

Escenario de aplicación

Ubicaciones específicas

Ventajas

Puntos clave de selección

Válvulas centrales

Válvula de guillotina

Maneja lodos con alto contenido de sólidos: pulpa de mineral, lodos, relaves, concentrado, lodos de carbón, lodos de escoria.

Proceso de flotación en concentradoras, subflujo de espesadores, relaves, entrada/salida de bombas de lodos, estaciones de relleno.

La puerta corta fibras y sólidos; el diseño-de diámetro total minimiza la resistencia al flujo y la obstrucción; El asiento tiene acción de autolimpieza.

Cuerpo: acero al carbono o hierro fundido, revestido con -caucho, poliuretano o cerámica resistente al desgaste. Compuerta: Se requiere endurecimiento de la superficie (p. ej., revestimiento duro con aleación, carburo de cromo, soldadura por aspersión). Servicio extremo: acero inoxidable o dúplex. Actuación: Principalmente neumática o hidráulica para un cierre rápido-y un alto empuje.

Válvula de bola con asiento de metal-y válvula de tapón

Lodos de alta-presión, medios con partículas finas, líneas de alta-temperatura o procesos propensos a la cristalización.

Tuberías de lodo de alta-presión, extracción con solventes, sistemas de evaporación de lodo de alta-temperatura, sistemas de carbón-químicos de aguas negras/grises.

Clase de sellado alta (hasta ANSI VI), buena resistencia al desgaste, diseño de paso total-que reduce la sedimentación y algunas válvulas de tapón son autolimpiantes.

Caras de sellado: se debe utilizar un sellado-de metal duro (p. ej., carburo de tungsteno, estelita). El asiento y la bola/tapón requieren pulido. Actuador: Por lo general, actuadores neumáticos o hidráulicos de gran torque para un cierre confiable-en condiciones de alta fricción.

Válvula de mariposa/compuerta de-refrigeración por agua o-alta temperatura

Gases de combustión metalúrgicos de alta-temperatura, aire caliente, gasoductos; sistemas de transporte de material fundido a alta-temperatura (diseño especial).

Estufas de alto horno, desempolvado de gases de combustión de convertidor/EAF, gases de combustión de máquinas de sinterización, entrada/salida de calderas de calor residual de fundición de cobre/aluminio.

Funciona a 800 °C o más a través de una camisa-enfriada por agua o una aleación especial-para altas temperaturas (p. ej., acero Cr-Mo, acero inoxidable 310S).

Refrigeración: Garantizar un suministro continuo de agua. Utilice un capó extendido para proteger el embalaje. Materiales: Temperatura media (<600C): WCB+STL. High temp (>600 °C): acero-resistente al calor. Sellado: Empaquetadura de grafito flexible y sellos metálicos a altas temperaturas.

Válvulas generales y especiales importantes

Desgaste-Válvula de cerámica resistente

Sistemas de transporte neumático de polvos y granulados extremadamente abrasivos.

Preparación/transporte de carbón pulverizado, inyección de mineral en polvo, manejo de cenizas volantes, líneas de cemento crudo/clinker de cemento.

Piezas húmedas revestidas o fabricadas con cerámicas técnicas (alúmina, carburo de silicio). Dureza superada sólo por el diamante. Vida útil decenas de veces mayor que la del acero ordinario.

Tipos: válvula de bola de cerámica-resistente al desgaste, válvula de manguito de cerámica, válvula de descarga de cerámica.

Válvula de compuerta de doble disco paralela

Cierre-confiable para medios limpios-de alta-presión, alta-temperatura, de gran-diámetro o de partículas finas-.

Tuberías principales de gas de alto horno, líneas de oxígeno de alta-presión (se requiere un desengrasado estricto), sistemas de desincrustación de alta-presión de acerías.

El mecanismo de cuña entre los discos garantiza un sellado forzado. Sellado fiable, buena adaptabilidad a los cambios de temperatura.

Válvula de diafragma y válvula revestida (resistente a la corrosión-)

Medios químicos fuertemente corrosivos en el procesamiento de minerales e hidrometalurgia: ácido sulfúrico, ácido clorhídrico, cáusticos, disolventes.

Tanques de lixiviación, tanques de extracción, circulación de electrolitos, entrada/salida de tanques de ácido/álcali, tratamiento de aguas residuales.

El medio está completamente aislado del metal del cuerpo de la válvula, lo que ofrece una excelente resistencia a la corrosión.

Material de revestimiento: Seleccione según el medio: PTFE (F4), F46, PO, PP, caucho, etc. Material del cuerpo: Revestido de acero al carbono o acero inoxidable.

Válvula de retención y liberación de aire/válvula de alivio de presión

Válvula de retención: evita el reflujo de lodo o agua a alta-presión para proteger las bombas. Para medios cargados de sólidos-: válvulas de retención de placa doble-wafer o de aleta de goma (baja resistencia al flujo, resistentes a obstrucciones-). Válvula de liberación de aire: instalada en los puntos altos de la tubería para eliminar el aire y evitar bloqueos de aire. Válvula de seguridad/alivio: Esencial para proteger recipientes presurizados y sistemas de tuberías.

Elección del método de actuación

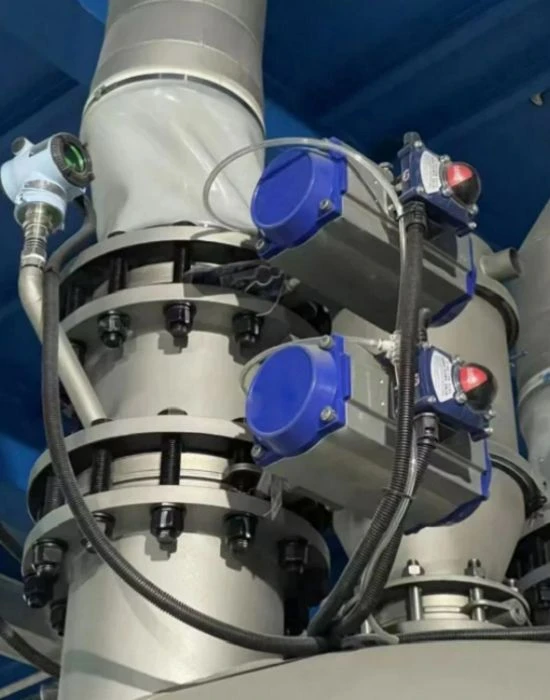

Actuador neumático

Elección convencional. Acción rápida, estructura simple, excelente-rendimiento a prueba de explosiones (intrínsecamente seguro). Ideal para entornos mineros polvorientos con gases potencialmente inflamables. Se utiliza para válvulas de cierre rápido-(p. ej., válvulas de guillotina, válvulas de bola).

Actuador eléctrico

Adecuado para aplicaciones que requieren una modulación precisa o ubicadas en áreas dispersas y sin-fuente-de aire. Se utiliza para algunas válvulas de control o válvulas de agua limpia operadas remotamente.

Actuador hidráulico

Se utiliza para válvulas que requieren empuje/par extremadamente alto (gran diámetro, alta presión), por ejemplo, válvulas de cierre de gas-de alto horno. El sistema es complejo pero proporciona una fuerza inmensa.
